মেরুকরণ-পরিচালিত যান্ত্রিক অপটিকাল সুইচ 1x2

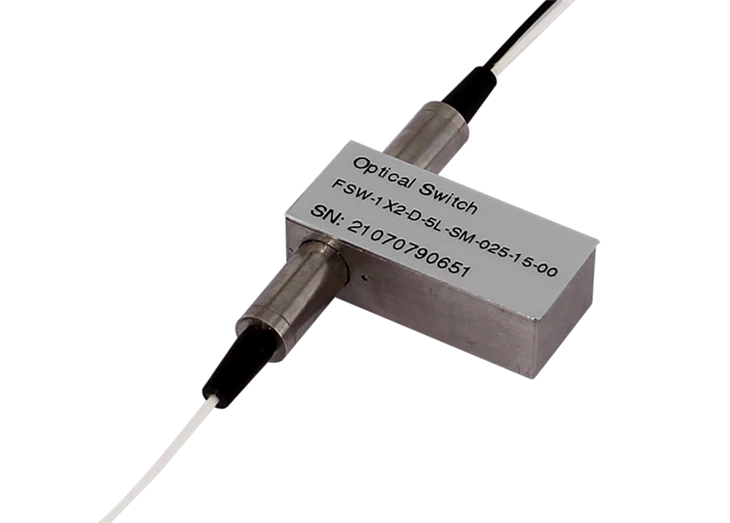

অপটিকো দ্বারা সরবরাহিত 1 × 2 পিএম মেকানিকাল (রিলে-টাইপ) মিনিয়েচার অপটিক্যাল স্যুইচটি হ'ল একটি অত্যন্ত নির্ভরযোগ্য মেরুকরণ-পরিচালিত (পিএম) অপটিক্যাল ডিভাইস যা অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যা সুনির্দিষ্ট এবং স্থিতিশীল অপটিক্যাল সিগন্যাল রাউটিংয়ের প্রয়োজন। এর কমপ্যাক্ট ডিজাইন, দ্রুত স্যুইচিং গতি এবং দুর্দান্ত মেরুকরণ-পরিচালিত পারফরম্যান্সকে কাজে লাগিয়ে এই অপটিক্যাল স্যুইচটি সমালোচনামূলক অপটিক্যাল নেটওয়ার্ক সিস্টেমগুলিতে ব্যতিক্রমী কর্মক্ষমতা নিশ্চিত করে।
| প্যারামিটার | মান |
| তরঙ্গদৈর্ঘ্য পরিসীমা | 1260–1620 এনএম |
| সন্নিবেশ ক্ষতি | 0.7 ডিবি (এ-গ্রেড) এর চেয়ে কম বা সমান, 0.5 ডিবি (পি-গ্রেড) এর চেয়ে কম বা সমান |
| বিলুপ্তির অনুপাত | 18 ডিবি এর চেয়ে বড় বা সমান |
| ক্ষতি | 50 ডিবি এর চেয়ে বেশি বা সমান |
| পিডিএল | 0.05 ডিবি এর চেয়ে কম বা সমান |
| ক্রসস্টালক | 55 ডিবি এর চেয়ে বড় বা সমান |
| পুনরাবৃত্তিযোগ্যতা | ± 0.02 ডিবি এর চেয়ে কম বা সমান |
| কাজের ভোল্টেজ | 3.0 বা 5.0V |
| সর্বাধিক শক্তি। | 500mw |
| স্যুইচিং সময় | 8 এমএসের চেয়ে কম বা সমান |
| অপারেটিং তাপমাত্রা | কম বা 500 মেগাওয়াটের সমান |
| জীবনকাল | 10⁷ চক্রের চেয়ে বড় বা সমান |
অপটিকো মেরুকরণ-পরিচালিত যান্ত্রিক অপটিক্যাল স্যুইচ 1x1 এর মূল বৈশিষ্ট্যগুলি
- কমপ্যাক্ট ডিজাইন: L27 × W12 × H8.2 মিমি এর মাত্রা সহ ছোট পদচিহ্ন, এটি স্থান-সীমাবদ্ধ সিস্টেমগুলির জন্য আদর্শ করে তোলে।
- কম সন্নিবেশ ক্ষতি: এ-গ্রেডের সাথে 0.5 ডিবি এর চেয়ে কম বা সমান এবং পি-গ্রেডের চেয়ে কম বা 0.3 ডিবি এর চেয়ে কম বা সমান অপারেশন চলাকালীন ন্যূনতম সংকেত ক্ষতি নিশ্চিত করে।
- উচ্চ মেরুকরণ বিলুপ্তি অনুপাত: প্রধানমন্ত্রী ফাইবার সিস্টেমগুলির জন্য উপযুক্ত একটি উচ্চ বিলুপ্তির অনুপাত (18 ডিবি এর চেয়ে বেশি বা সমান) বজায় রাখে।
- দ্রুত স্যুইচিং গতি: 8 এমএসের চেয়ে কম বা সমান সময় স্যুইচ করা, অপটিক্যাল সিস্টেমে দ্রুত প্রতিক্রিয়া সক্ষম করে।
- দুর্দান্ত নির্ভরযোগ্যতা: দীর্ঘ পরিষেবা জীবন নিশ্চিত করে 10 মিলিয়নেরও বেশি (10⁷ এর চেয়ে বেশি বা সমান) অপারেশন সমর্থন করে।
- প্রশস্ত অপারেটিং রেঞ্জ: সর্বোচ্চ 500 মেগাওয়াট সর্বাধিক অপটিক্যাল পাওয়ার হ্যান্ডলিং সহ 1260 থেকে 1620 এনএম পর্যন্ত তরঙ্গদৈর্ঘ্যে দক্ষতার সাথে পরিচালনা করে।
- পরিবেশ জুড়ে স্থায়িত্ব: 95%পর্যন্ত আর্দ্রতা স্তর সহ -5 ডিগ্রি থেকে 70 ডিগ্রি পর্যন্ত তাপমাত্রায় কাজ করে।
কাজের নীতি
1 × 1 পিএম অপটিকাল সুইচটি নিম্নলিখিত দুটি রাজ্যের মধ্যে টগল করার জন্য একটি যান্ত্রিক রিলে প্রক্রিয়া নিয়োগ করে।
এর নকশাটি হস্তক্ষেপকে হ্রাস করার সময় ধীর অক্ষের সাথে আলো প্রেরণ করে স্থিতিশীল এবং সুনির্দিষ্ট মেরুকরণ-পরিচালিত সংকেত সংক্রমণ নিশ্চিত করে।
পর্যায় ক
পোর্ট 1-পোর্টগুলি সংযুক্ত করে।
মঞ্চ খ
পোর্ট পি 1 কে পোর্ট পি 3 এর সাথে সংযুক্ত করে।
প্রধান অ্যাপ্লিকেশন
পিন সংজ্ঞা
| প্রকার | স্থিতি | রুট | বৈদ্যুতিন নিয়ন্ত্রণ ড্রাইভ | স্থিতি সূচক | ||||||
| পিন 1 | পিন 5 | পিন 6 | পিন 10 | পিন 2-3 | পিন 3-4 | পিন 7-8 | পিন 8-9 | |||
| ল্যাচিং | A | P1-P2 | - | - | জিএনডি | V+ | বন্ধ | খোলা | খোলা | বন্ধ |
| B | P1-P3 | V+ | জিএনডি | - | - | খোলা | বন্ধ | বন্ধ | খোলা | |
| নন-ল্যাচিং | A | P1-P2 | - | - | - | - | বন্ধ | খোলা | খোলা | বন্ধ |
| B | P1-P3 | V+ | - | - | জিএনডি | খোলা | বন্ধ | বন্ধ | খোলা | |
বৈদ্যুতিক স্পেসিফিকেশন
| প্রকার | ভোল্টেজ | বৈদ্যুতিক কারেন্ট | প্রতিরোধ |
| 3 ভি, ল্যাচিং | 2.7~3.3V | 54 ~ 66ma | 50Ω |
| 3 ভি, নন-ল্যাচিং | 2.7~3.3V | 39 ~ 47ma | 70Ω |
| 5 ভি, ল্যাচিং | 4.5V~5.5V | 36 ~ 44ma | 125Ω |
| 5 ভি, নন-ল্যাচিং | 4.5V~5.5V | 26 ~ 32ma | 175Ω |
অর্ডার তথ্য
| তরঙ্গদৈর্ঘ্য | যান্ত্রিক প্রকার | ফাইবার টাইপ | সংযোগকারী প্রকার | ফাইবার জ্যাকেট | ফাইবার দৈর্ঘ্য |
| 1310nm | 3 ভি, ল্যাচিং | পিএম 1310 | এফসি/এপিসি | 250um বেয়ার ফাইবার | 0.5m |
| 1550nm | 3 ভি, নন-ল্যাচিং | পিএম 1550 | এফসি/ইউপিসি | 900um আলগা টিউব | 1.0m |
| অন্য | 5 ভি, ল্যাচিং | অন্য | এলসি/ইউপিসি | 2.0 মিমি আলগা টিউব | অন্যরা |
| 3 ভি, নন-ল্যাচিং | এলসি/এপিসি | অন্য | |||
| অন্যরা |
